Isolatiemaatregelen tussenwoning jaren 10
Deze woningen hebben over het algemeen geen spouwmuur, waardoor deze woningen een aparte categorie vormen met een andere ‘Standaard voor woningisolatie’ dan de overige woningen.
Kenmerken van deze woningen
- Een houten vloer
- Geen spouwmuur
- Niet altijd een kruipruimte
- Er werden geen eisen gesteld aan de energiezuinigheid
In de referentiesituatie gaan we uit van een ongeïsoleerde thermische schil, die later is voorzien van een geïsoleerde voorzetwand.
De Standaard is het isolatieniveau waarbij de woning in principe voldoende geïsoleerd is om een laagtemperatuurverwarmingssysteem toe te passen. Het gaat om isolatie én de energieprestatie van het ventilatiesysteem. Dit geldt echter alleen voor woningen die na 1945 zijn gebouwd. Voor woningen van vóór 1945 is de Standaard lager. Als je daaraan voldoet, kun je met een laagtemperatuur-verwarmingssysteem je woning niet comfortabel warm krijgen.

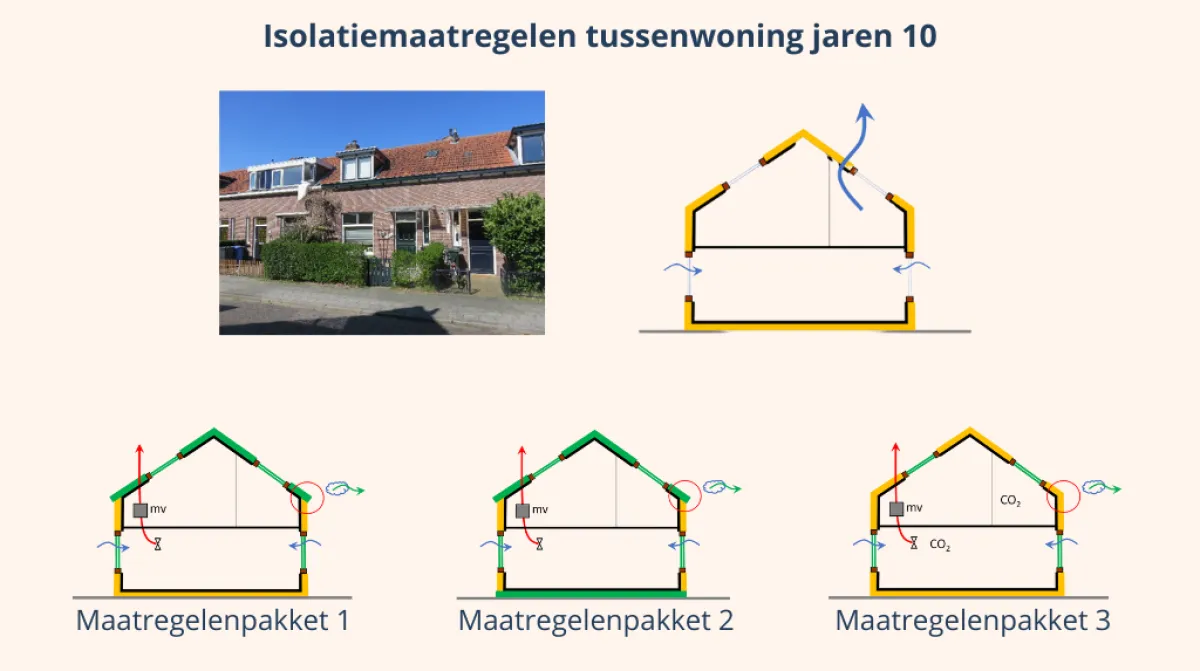

Toelichting bij deze afbeelding
| Bouwdeel huis | Eigenschappen | Specificaties |
|---|---|---|
| Begane grondvloer | ongeïsoleerde vloer | Rc = 0,15 m²K/W |
| Voor- achtergevel | geïsoleerde voorzetwand (40 mm) | Rc = 1,25 m²K/W |
| Hellend dak | na-isolatie dak (60 mm) | Rc = 1,55 m²K/W |
| Dak en zijkant dakkapel | geen isolatie, met spouw | Rc = 0,35 m²K/W |
| Ramen | conventioneel dubbel glas | Uw = 2,90 W/m²K |
| Voor- en achterdeur | ongeïsoleerde deur | Ud = 3,40 W/m²K |
| Infiltratie | matige kier- en naaddichting | qv;10 = 3,00 dm3/s.m2 |
| Ventilatiesysteem | natuurlijke toe- en afvoer | systeem A1 |
| Huidige netto-warmtebehoefte 162 kWh/m² | Standaard ≤ 139 kWh/m² |
3 maatregelenpakketten
Er zijn 3 verschillende maatregelenpakketten voor een tussenwoning jaren 10 om aan de Standaard te voldoen. Elk pakket wordt kort hieronder beschreven. In de schema's vind je een overzicht van het bouwdeel, de huidige situatie en de aanvullende maatregelen. Je vindt er per bouwdeel de huidige situatie en de maatregelen die nodig zijn om aan de Standaard te voldoen.
Maatregelenpakket 1
In dit maatregelenpakket isoleer je het hellende dak van binnenuit. De bestaande gevels zijn in de referentiesituatie voorzien van een matig geïsoleerde voorzetwand. In combinatie met een verbetering van de luchtdichtheid, HR++-glas met zelfregelende roosters (zr-roosters) en mechanische afzuiging voldoet de woning aan de ‘Standaard voor woningisolatie’. In deze variant gaan we ervan uit dat het isoleren van de begane vloer niet mogelijk is, bijvoorbeeld bij een vloer op zand.
| Bouwdeel | Huidige situatie | Maatregelen | Specificaties |
|---|---|---|---|
| Ramen | conventioneel dubbel glas | HR++-glas in combinatie met zr-roosters | Uw = 1,80 W/m²K |
| Hellend dak | na-isolatie dak (60 mm) | dakisolatie 150 mm aan binnenzijde (bv. minerale wol of EPS) | Rc = 3,55 m²K/W |
| Infiltratie | matige kier- en naaddichting | verbeteren kier- en naaddichting: bij aanbrengen isolatie, tochtband kozijnen | qv;10;ref ≤ 2,00 dm3/s.m² |
| Ventilatiesysteem | natuurlijke toe- en afvoer | natuurlijke toevoer en mechanische afvoer (met zr-roosters) | systeem C2a |
| Netto-warmtebehoefte na maatregelen 131 kWh/m² | Standaard ≤ 139 kWh/m² |
Maatregelenpakket 2
De focus ligt op vloer- en dakisolatie. We gaan ervan uit dat de woning een kruipruimte heeft. In combinatie met een verbetering van de luchtdichtheid, HR++-glas met zelfregelende roosters en mechanische afzuiging voldoet de woning aan de ‘Standaard voor woningisolatie’.
| Bouwdeel | Huidige situatie | Maatregelen | Specificatie |
|---|---|---|---|
| Begane grondvloer | ongeïsoleerde vloer | vloerisolatie 150 mm (EPS / PIR), bodemisolatie is ook mogelijk, dit vraagt een grotere isolatiedikte | Rc = 3,48 m²K/W |
| Ramen | conventioneel dubbel glas | HR++-glas in combinatie met zr-roosters | Uw = 1,80 W/m²K |
| Hellend dak | na-isolatie dak (60 mm) | dakisolatie 150 mm aan binnenzijde (bv. minerale wol of EPS; NB: luchtdichtheid) | Rc = 3,55 m²K/W |
| Infiltratie | matige kier- en naaddichting | verbeteren kier- en naaddichting: bij aanbrengen isolatie, tochtband kozijnen, afdichten doorvoeringen in begane grondvloer en dak | qv;10;ref ≤ 2,00 dm3/s.m² |
| Ventilatiesysteem | natuurlijke toe- en afvoer | natuurlijke toevoer en mechanische afvoer (met zr-roosters) | systeem C2a |
| Netto-warmtebehoefte na maatregelen 125 kWh/m² | Standaard ≤ 139 kWh/m² |
Maatregelenpakket 3
Er is voor het ventilatiesysteem systeem C4c gekozen. Dit betekent dat de luchttoevoer via zelfregelende roosters werkt en afzuiging op basis van meerdere CO2-sensoren. Bij het plaatsen van zelfregelende roosters moet soms het glas vervangen worden. Zonder verdere isolatie van de vloer, gevel en het dak in combinatie met een verbeterde luchtdichtheid voldoet de woning aan de ‘Standaard voor woningisolatie’.
| Bouwdeel | Huidige situatie | Maatregelen | Specificatie |
|---|---|---|---|
| Ramen | conventioneel dubbel glas | HR++-glas in combinatie met zr-roosters | Uw = 1,80 W/m²K |
| Infiltratie | matige kier- en naaddichting | verbeteren kier- en naaddichting: tochtband kozijnen, afdichten doorvoeringen in dak | qv;10;ref ≤ 2,00 dm3/s.m² |
| Ventilatiesysteem | natuurlijke toe- en afvoer | natuurlijke toevoer via zr-roosters en mechanische afvoer met CO2-meting in woonkamer en hoofdslaapkamer | systeem C4c |
| Netto-warmtebehoefte na maatregelen 128 kWh/m² | Standaard ≤ 139 kWh/m² |
